IKEA TRÅDFRI 이케아 트로드프리 스마트조명 설치하기(조명을 스마트하게 바꿔보자!)

by ssameocean 2020. 7. 5.
반응형

우리 집 조명을 IOT 제품을 이용하여 스마트하게 바꿔보자!



2020년 5월 저는

IKEA 트로드프리 스마트 조명 구성하기에 관해서 글을 쓴 적이 있습니다.

집에 있는 스피커와 연동하여 좀 더 스마트한 생활을 하기 위해

조명을 IOT로 구성하기를 원했었습니다.



샤오미 이라이트와 IKEA TRÅDFRI 중에 고민하여

이케아 스마트 조명으로 선택하였었죠.

그 뒤에 이케아를 가면 스마트 조명을 집어오려고 했는데!!!

당최 이케아를 방문할 일이 없는 겁니다!!!



글을 5월에 포스팅했는데

벌써 7월이지요.

시국이 시국이니 만큼 굳이 조명 때문에 가고 싶지는 않았어요.



그러던 중

아이를 위해 화장실 아이용 소변기 앞에 미끄럼 방지 매트를 구매해서 깔아 두었는데,

모션 센서를 이용해서 불이 들어오면 좋을 것 같다는 생각을 했습니다.

그동안 화장실을 주로 건식이 아닌 습식으로 사용하여,

바닥에 물이 젖어있을 때가 많아서

항상 바닥에 물기가 없는지 확인하고

아이가 소변을 보고 싶다고 할 때 확인하고

아이를 들여보내던지,

소변기를 밖으로 꺼내 주었었는데

미끄럼 방지매트도 깔았으니 이제 바닥에 물기가 있는지 확인할 필요가 없어진 것이죠.

아이가 불을 크꼬 킬만한 키가 아니지

모션 센서를 생각하게 되었습니다.



모션 센서와 화장실 등을 구매하면서

다른 이케아에서 필요한 물건들도 같이 구매하기로 하였습니다.

지퍼백, 유리컵과 (당연히) 스마트 조명 키트!!!

(택배로 배송 가능한 물건 들은 이케아에서 5,000원으로 배송해줍니다.)



그렇게 배송시켰던 물건들이 드디어 도착했습니다.

두둥!

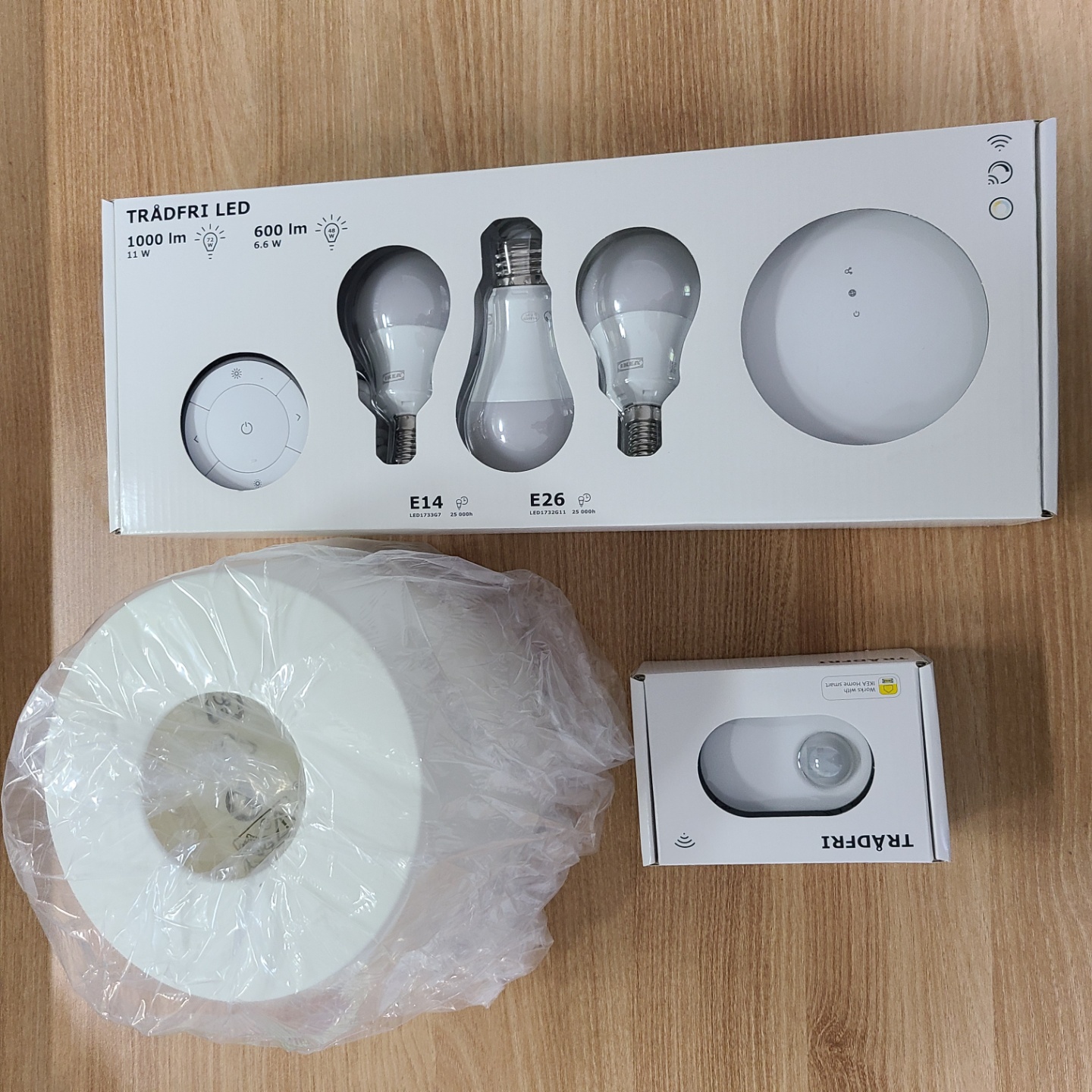

이케아 트로드프리 스마트조명키트, 모션센서, 트레브스 탁상스탠드



트로드프리 E14, E26 키트 99,900원

트로드프리 무선모션센서 14,900원

트레브스 탁상 스탠드 3,500원



트로드프리 키트는 사진에서 보는 것과 같이

리모컨, E14 LED 스마트 조명 2개, E26 LED 스마트조명 1개, 게이트웨이

구성으로 되어있습니다.



무선 모션 센서는 2가지 타입이 있었던 것 같은데,

새로 바뀌었는지,

인터넷 구매 시 한 가지 타입만 찾을 수 있었습니다.


트레브스 탁상스탠드

먼저 화장실 변기 위에 둘 조명부터 보도록 하겠습니다.

가격이 엄청 저렴하죠.

우주선 모양을 하고 있습니다.

재질은 플라스틱으로 되어있고,

발은 삼발이로, 위에 전등갓은 원통형으로 되어있습니다.

전부 플라스틱 재질입니다.

원하는 디자인이 있었는데 인터넷으로 품절이어서 저렴한 것 중 디자인 심플한 것으로 골랐습니다.

걱정했던 부분이 코드 부분이 ㄱ자형으로 꺾인 형이 었으면 좋을 것 같다고

(저희 집 방우형 콘센트 모양이 일자형으로 들어가면 커버를 열어야 해서....)

생각했는데, 일자형이네요.

구매 시 가격이 저렴하니 그냥 시키자고 시키긴 했습니다.

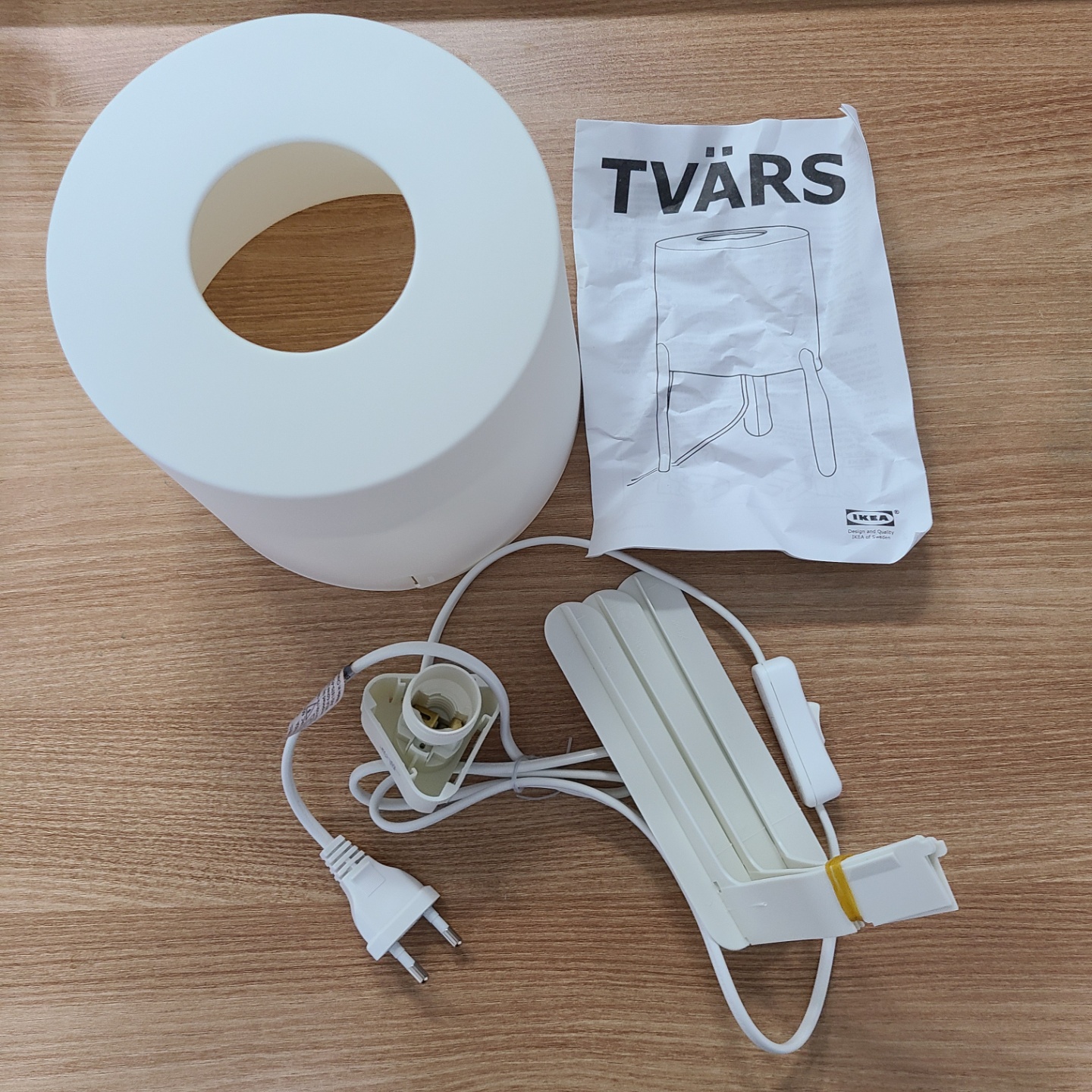

이케아 트레브스 탁상스탠드 구성품



구성품은 아래 삼발이, 전구 구성 부분, 전등갓 부분, 설명서로 되어있습니다.

재질이 상당히 얇네요.

A4파일철 정도의 두께 느낌?

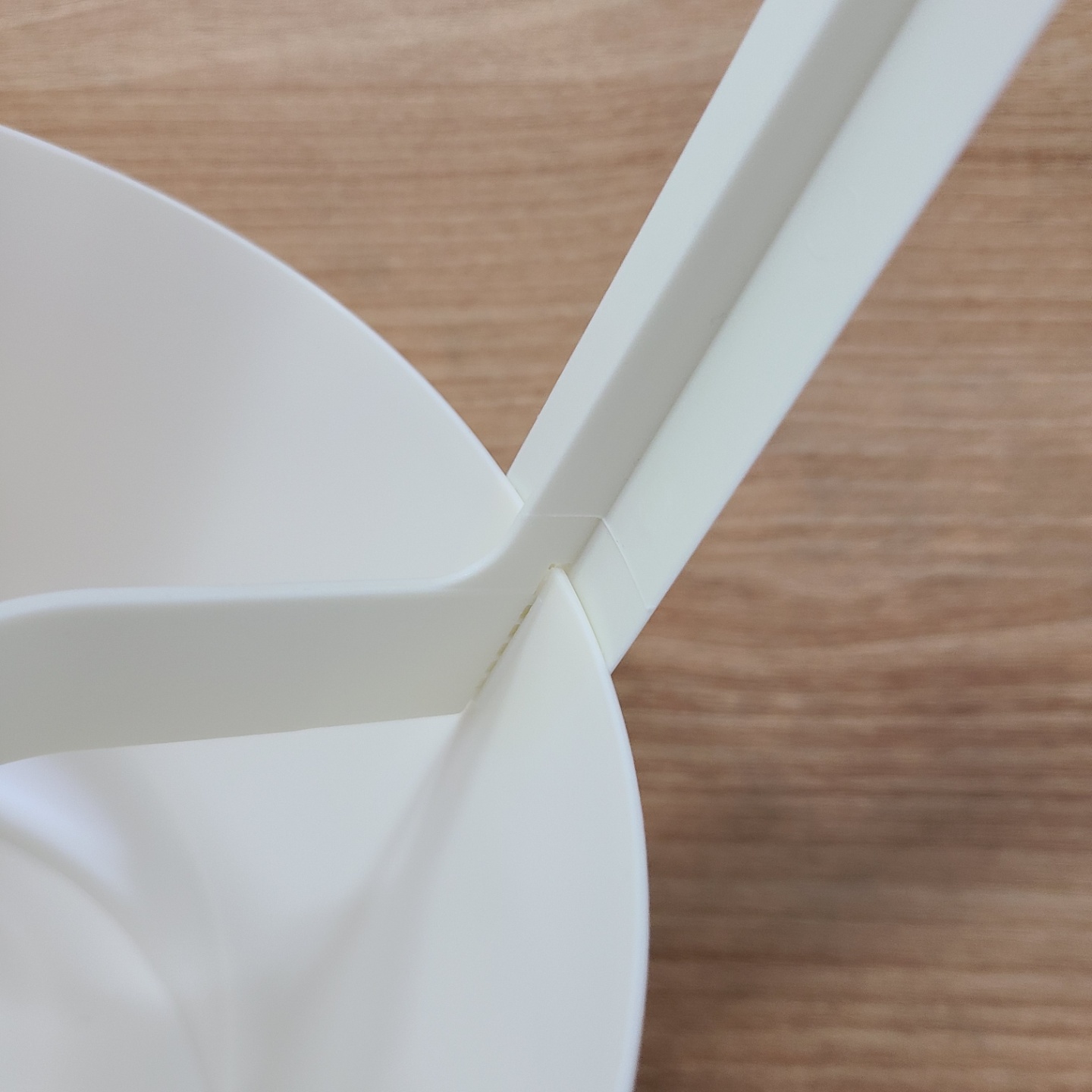

전구 본체 부분에 삼발이 다리를 형태에 맞게 3개 끼워주면 됩니다.

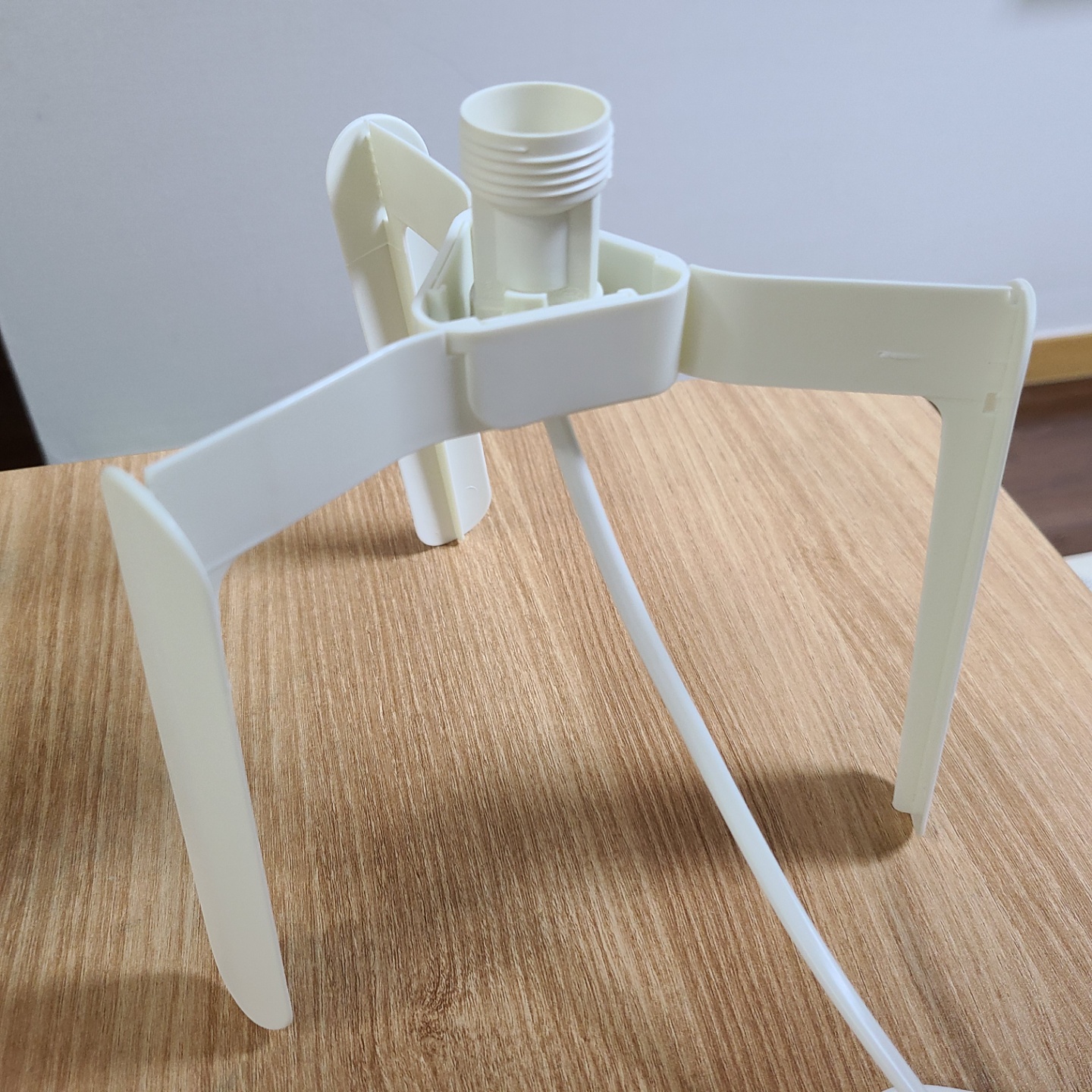

아랫부분 조립 모습입니다. 아직까지는 외계인 같다는...

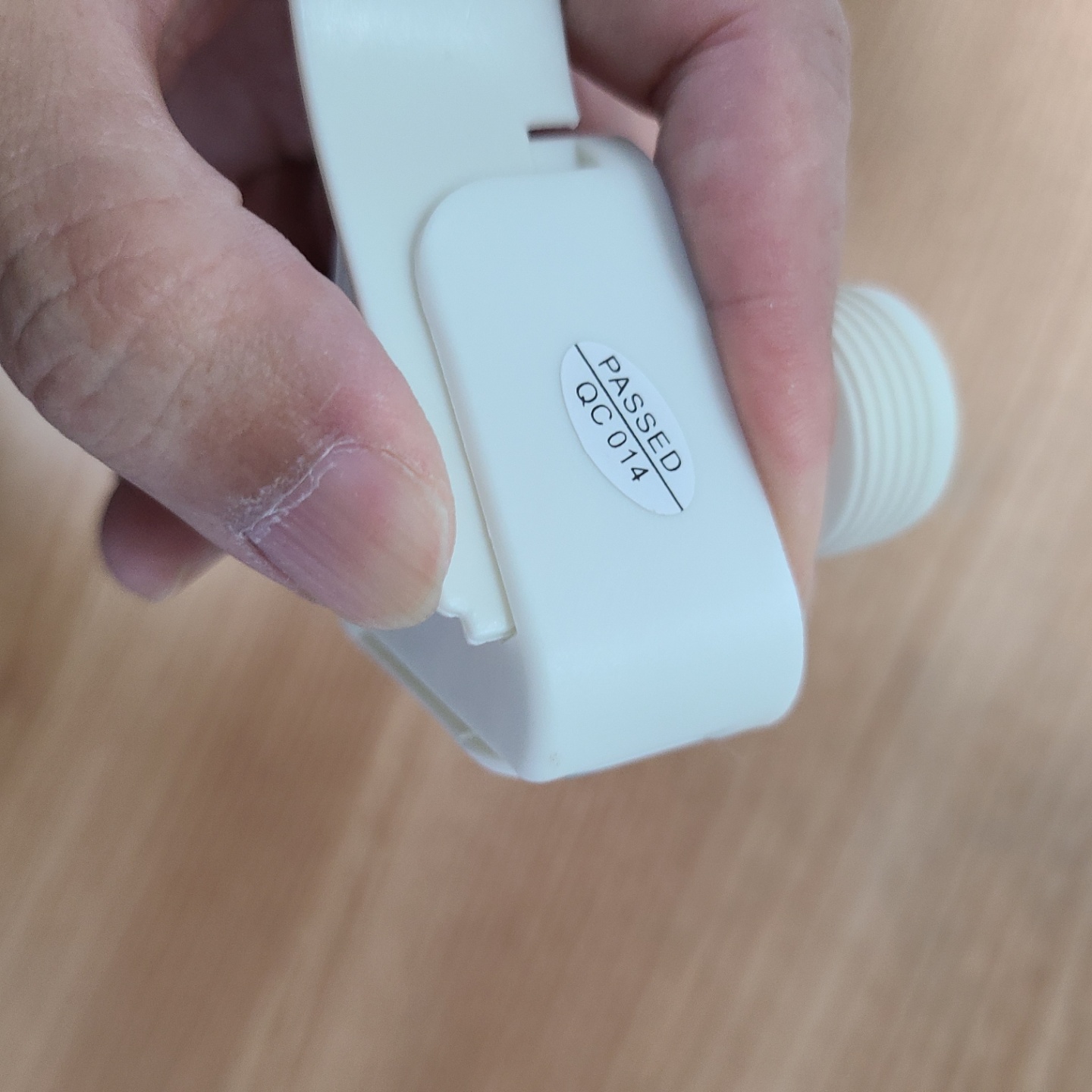

상부겹합 하는 모습입니다.

처음에는 위에서 아래로만 눌렀는데 얇아서 잘 안 끼워지더라고요.

다시 빼서 뒤집어 놓고

비틀어서 다시 끼웠습니다.



이케아 트레브스 스탠드/트로드프리 모션센서

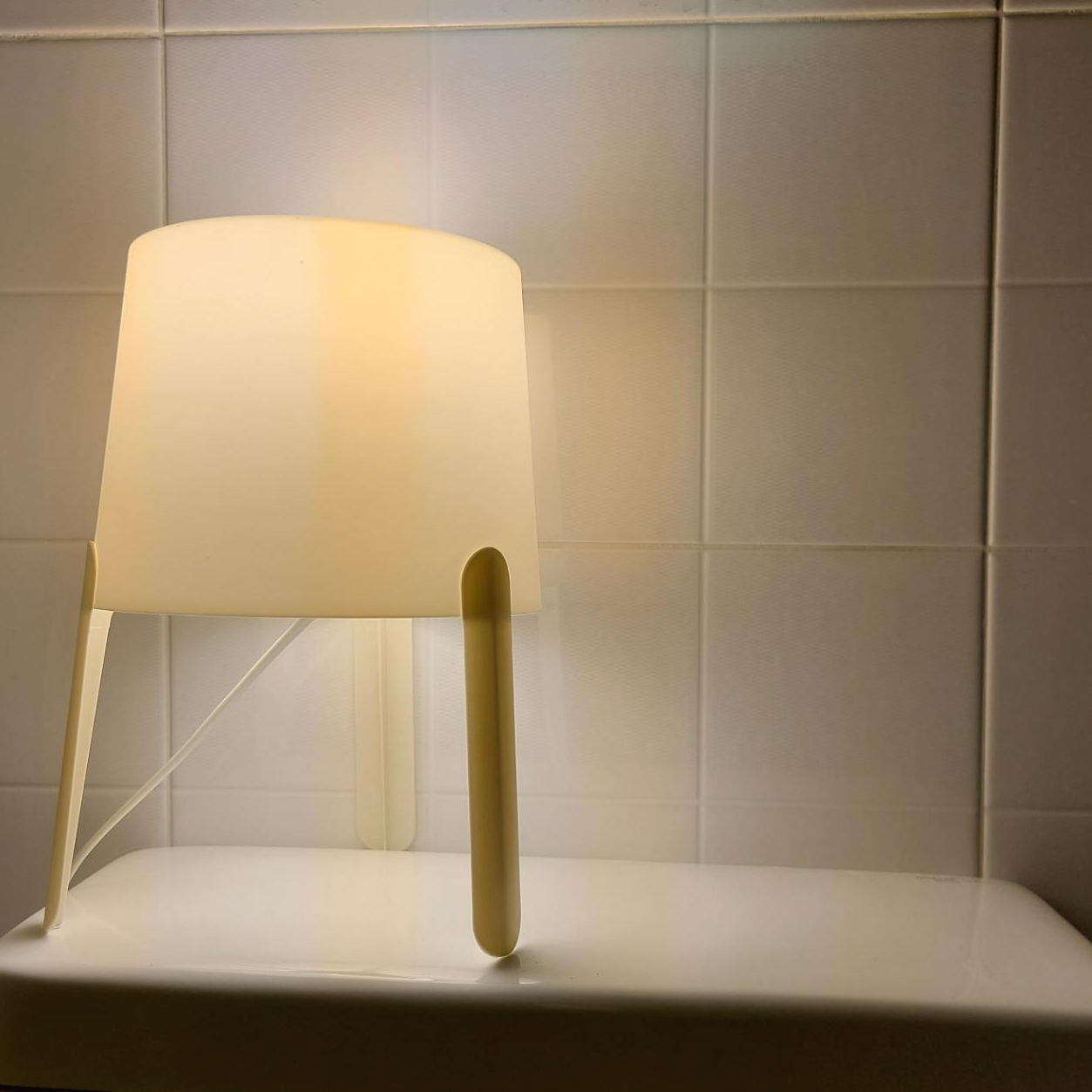

트로드프리 E14 LED 스마트 전구를 장착하고 킨 모습입니다.

변기 위 쪽에 두었습니다.

생각했던 것보다는 크고,

허접할 수 도 있겠다고 생각했는데, 디자인이 괜찮네요.

예쁩니다. 전구 선이 보이는 것이 좀 흠입니다만...

마음에 듭니다.

E14 규격의 전구 소켓이며, 전구는 따로 사야 합니다.

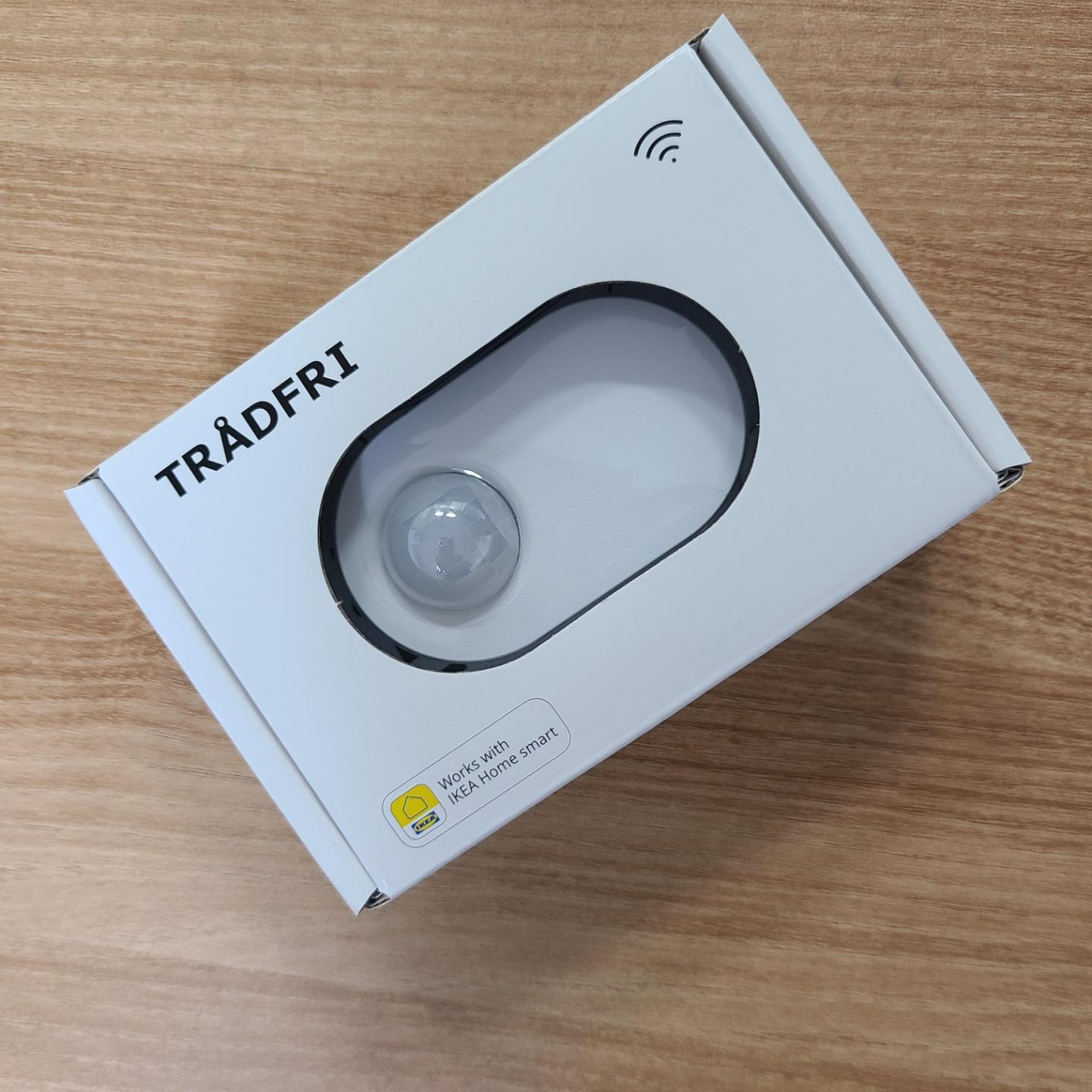

트로드프리 무선모션센서

화장실 스탠드의 센서를 담당할 무선 모션 센서입니다.

센서를 LED 전구와 연결하여 주고, 센서를 알맞은 위치에 달아두면

센서가 전구와 연결되어 센서등처럼 사용 가능합니다.



트로드프리 무션모션센서
트로드프리 무션모션센서

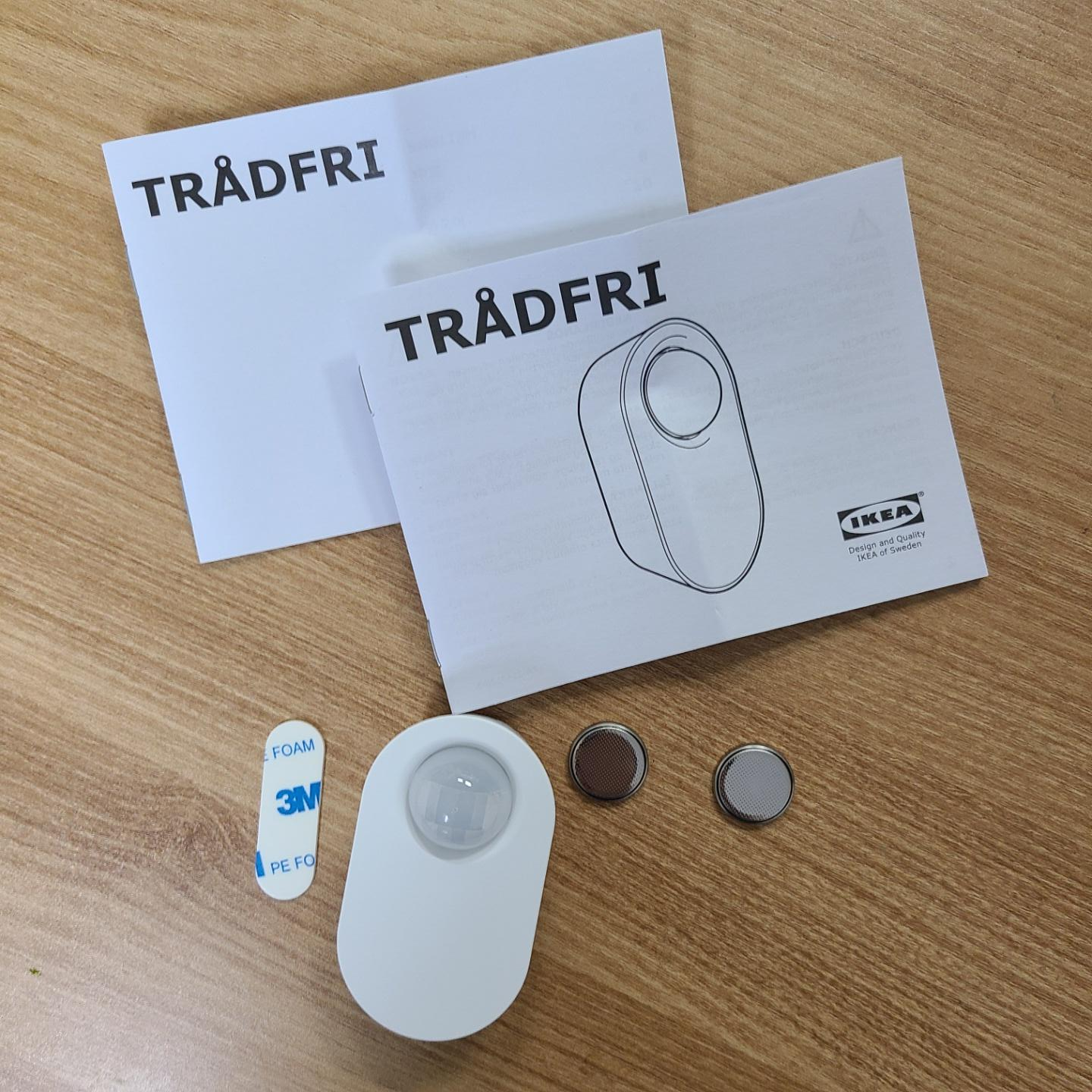

본체에 들어갈 건전지 2개와 양면 접착테이프가 같이 들어있습니다.

전원 연결 없이 건전지로 2년 정도 쓸 수 있다고 하는 것 같네요.

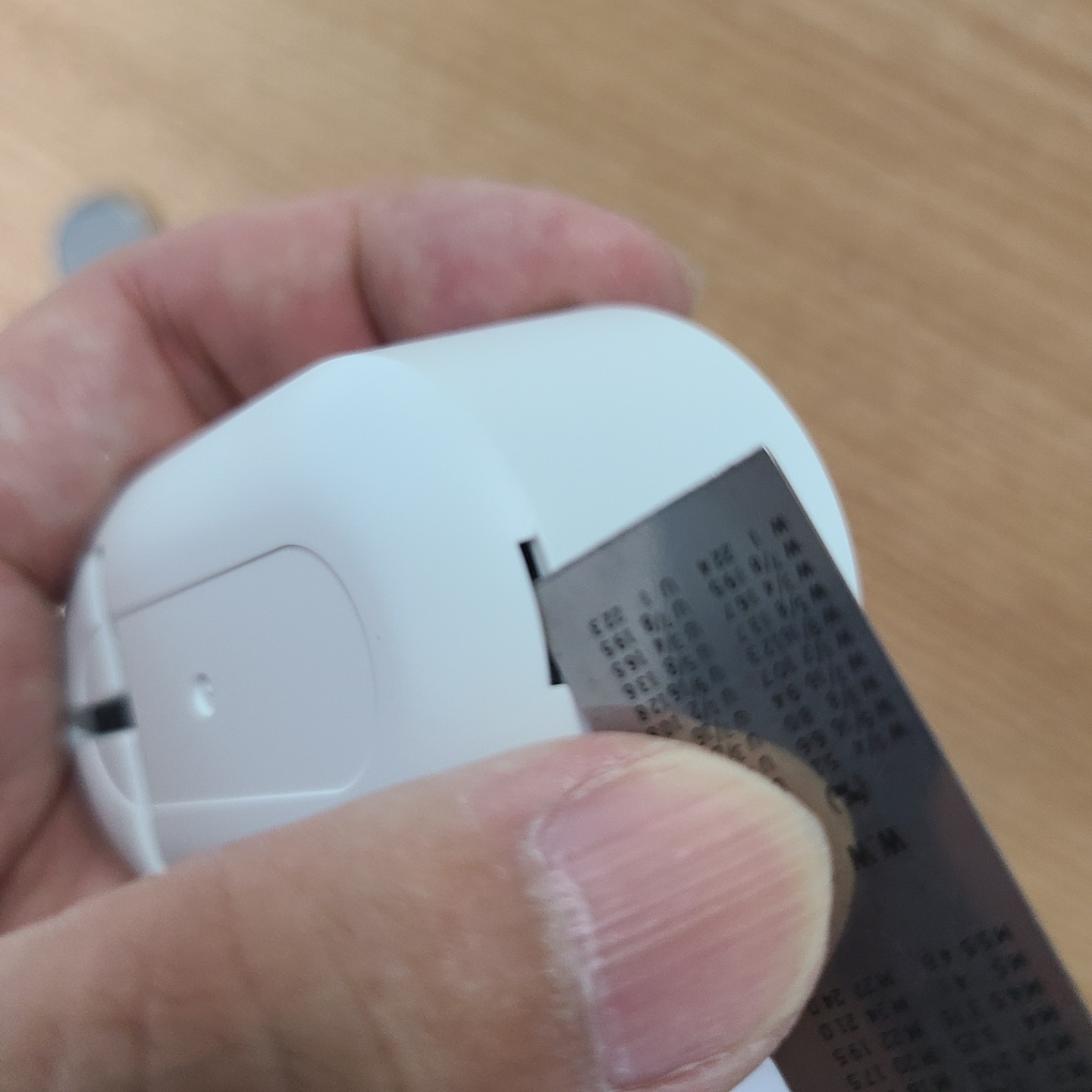

홈 있는 부분을 십자드라이버나 스틸 자를 이용하여 열어주고





건전지를 끼워 줍니다.

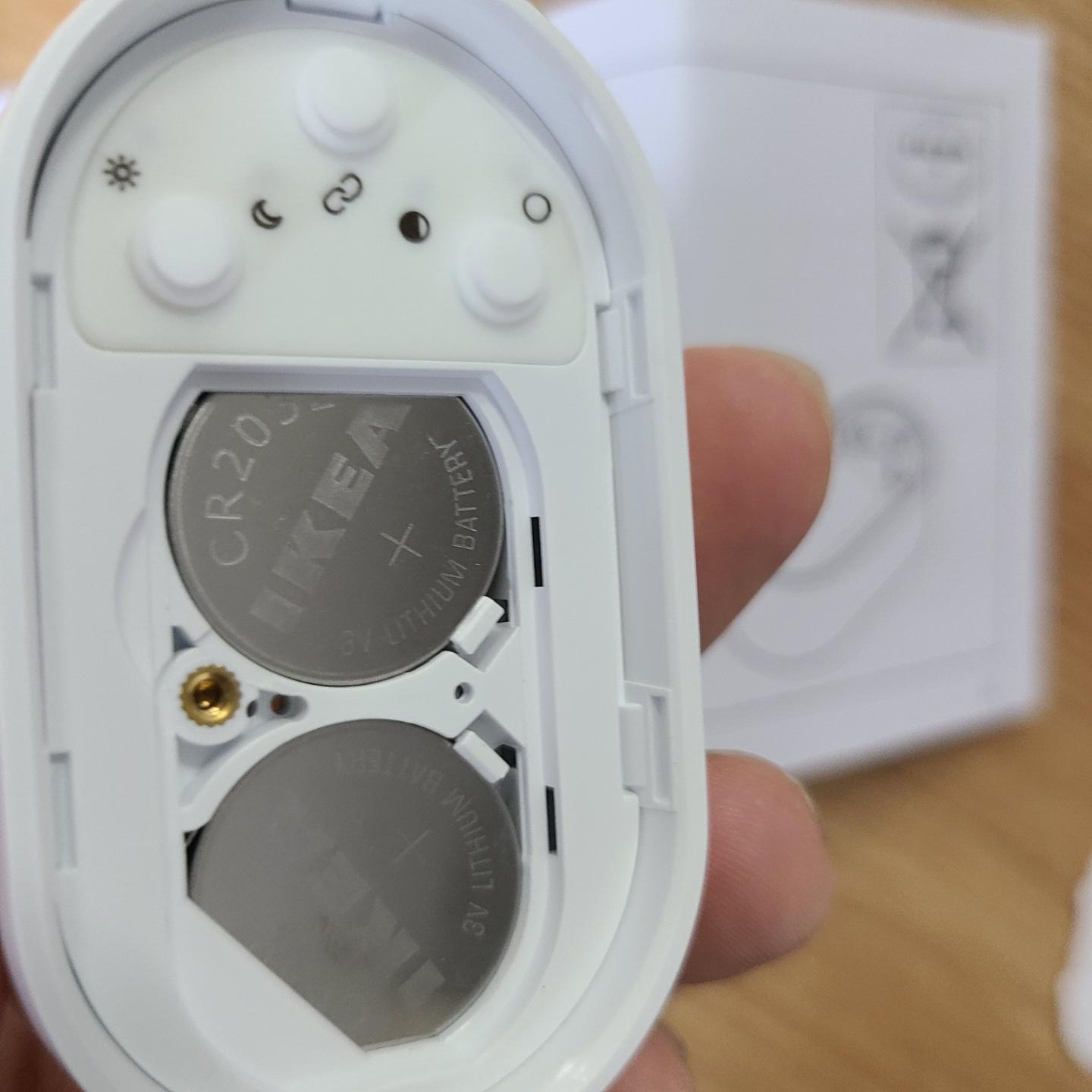

위에 옵션 버튼들이 있는데 왼쪽에서부터

-밤/낮 설정 버튼 : 밤에만 조명이 들어오게 할 것인지, 낮에도 조명이 들어오게 할 것인지 설정해주는 버튼

-연결 버튼 : 전구 및 게이트웨이에 연결할 수 있는 버튼

-조명 밝기 : 전구의 밝기를 설정해주는 버튼

입니다.



트로드프리 무선모션센서 연결



건전지를 끼운 모션 센서를 전구와 가까이에 두고 10초 이상 연결 버튼을 눌러줍니다.

그러면 전구가 몇 번 깜박거리게 됩니다.

그럼 센서와 전구가 연결이 된 것입니다.

남은 뒷 판을 조립하고 양면테이프를 붙여서 벽면에 붙여주면 됩니다.



저는 양면테이프를 붙이고 여러 번 때었다 붙였습니다.

한 번 붙인 것이 잘 작동하면 좋았겠지만,

센서 위치를 잘 잡아야

켜질 때 잘 켜지고, 꺼질 때 잘 꺼지는 것 같습니다.

켜지는 것은 잘 켜지는데

센서 범위가 거실 쪽을 살짝 포함하고 있어서 인지

등이 꺼지질 않아서 여러 번 시행착오를 겪어야 했습니다.

시야각은 120도라고 되어있습니다.

처음에는 화장실 문과 가장 가까운 직각방향의 벽에 부착했었는데

문 바깥쪽으로 센서 범위가 침범해서 인지 등이 한번 켜지면 꺼지지를 않았습니다.

그래서 문이 달린 옆으로 센서를 옮겨서 달았습니다.

그랬더니 켜지는 것은 화장실을 좀 진입해서야 켜지고, 꺼지는 것은 잘 꺼졌습니다.

그래도 센서등이 거쳐야 하니 조금 진입해야 켜지는 것은 양보하고

현재 상태로 결정하게 되었습니다.



이렇게 까지만 연결하셔도 센서등으로 사용하시기는 문제가 없습니다.

다만, 저는 다른 전구들도 샀고,

스마트하게 사용하고 싶었기 때문에 게이트웨이에 연결하였습니다.

게이트웨이에 연결하게 되면

어플로 밝기 조정 및 스위치 온오프 설정이 가능해집니다.



3분마다 센서가 작동됩니다.

즉, 3분 이후에 움직임이 없으면 불이 꺼집니다.

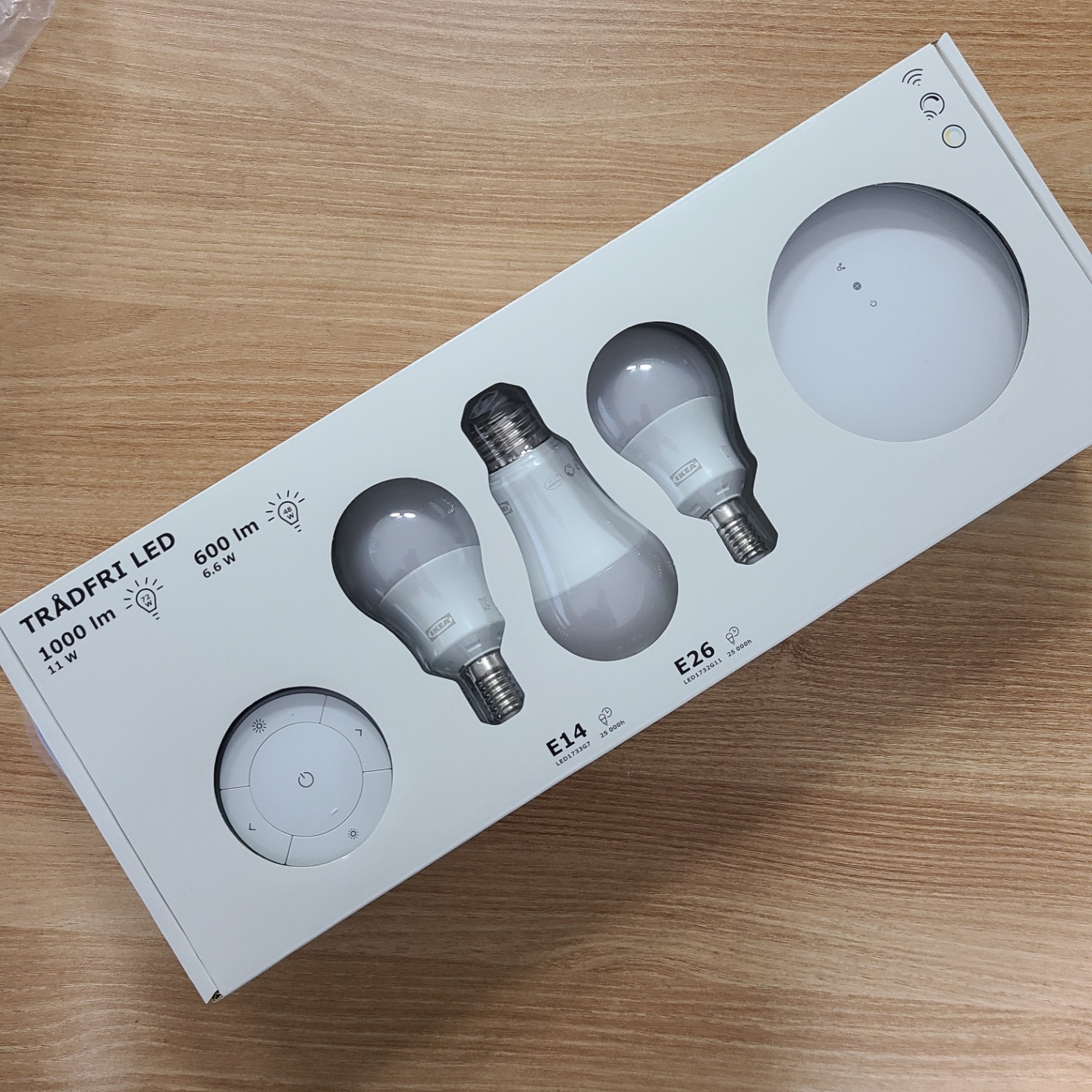

트로드프리 스마트조명 키트



이케아 트로드프리 스마트조명 키트



저는 E14가 E26보다 많이 필요해서 이 키트를 구매하였습니다.

E26으로만 구성된 키트도 있으니 참고하세요.

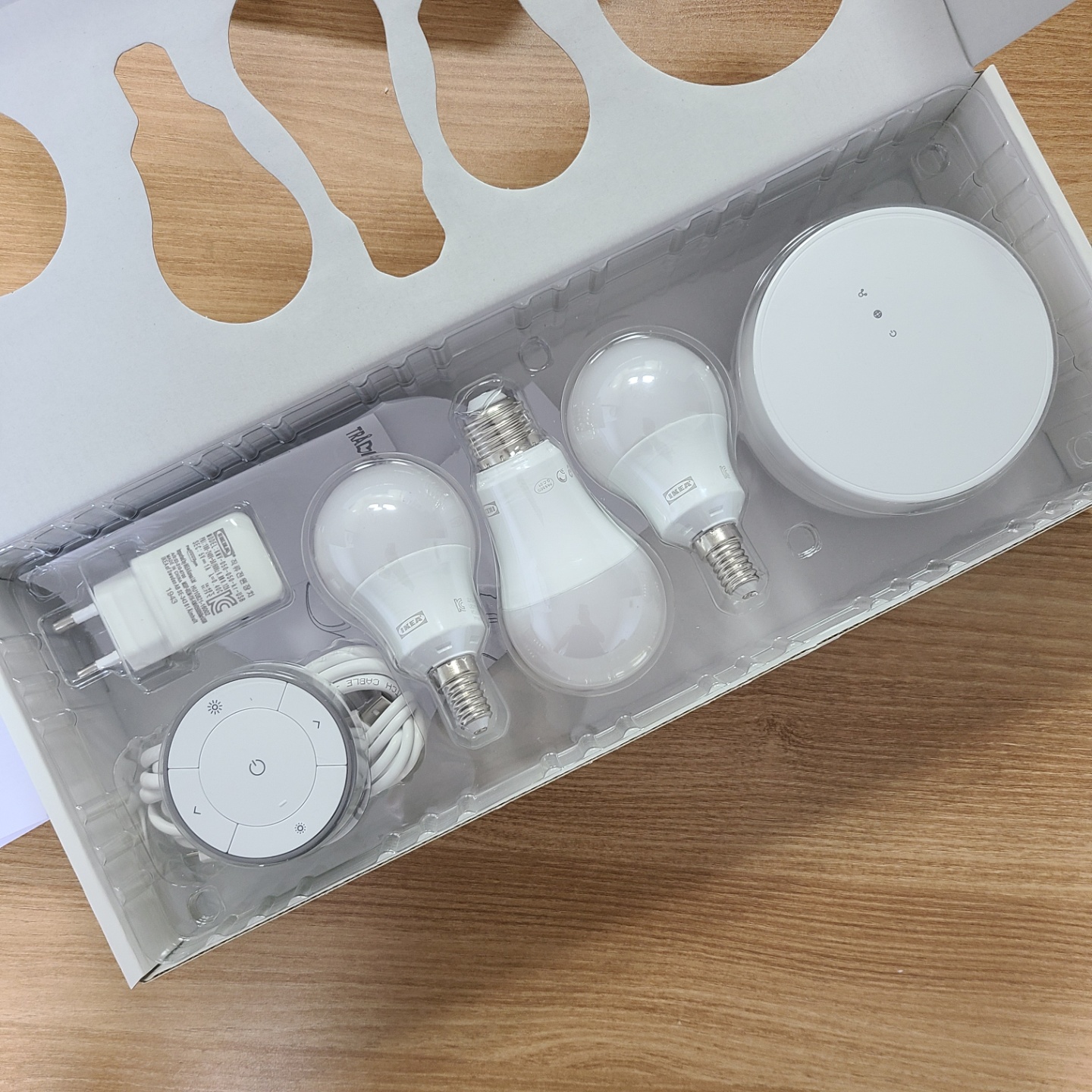

트로드프리 스마트조명 키트 구성품



전원 어댑터, LED 전구, 리모컨, 전원 연결선, 인터넷 케이블, 게이트웨이 본체, 리모컨용 건전지가 들어있습니다.



트로드프리 리모컨



리모컨은

중앙에 전원을 on/off 할 수 있는 버튼, 위아래로 조명 색상을 바꿔주는 버튼(화살표, 3가지 톤으로 변경),

전구의 밝기를 +/-할 수 있는 버튼으로 되어있습니다.

또한, 뒤쪽에 리모컨을 낄 수 있는 고정장치와 고정장치를 벽에 부착할 수 있는 양면테이프가 있습니다.

벽면에 양면테이프 말고 나사로 고정할 수 있게 구멍도 있습니다.

건전지 있습니다.


낮에는 고정장치에 끼워서 벽면 스위치처럼 사용하다가

밤에는 침실로 리모컨만 벽에서 분리하여 가져 갈 생각입니다.





트로드프리 게이트웨이

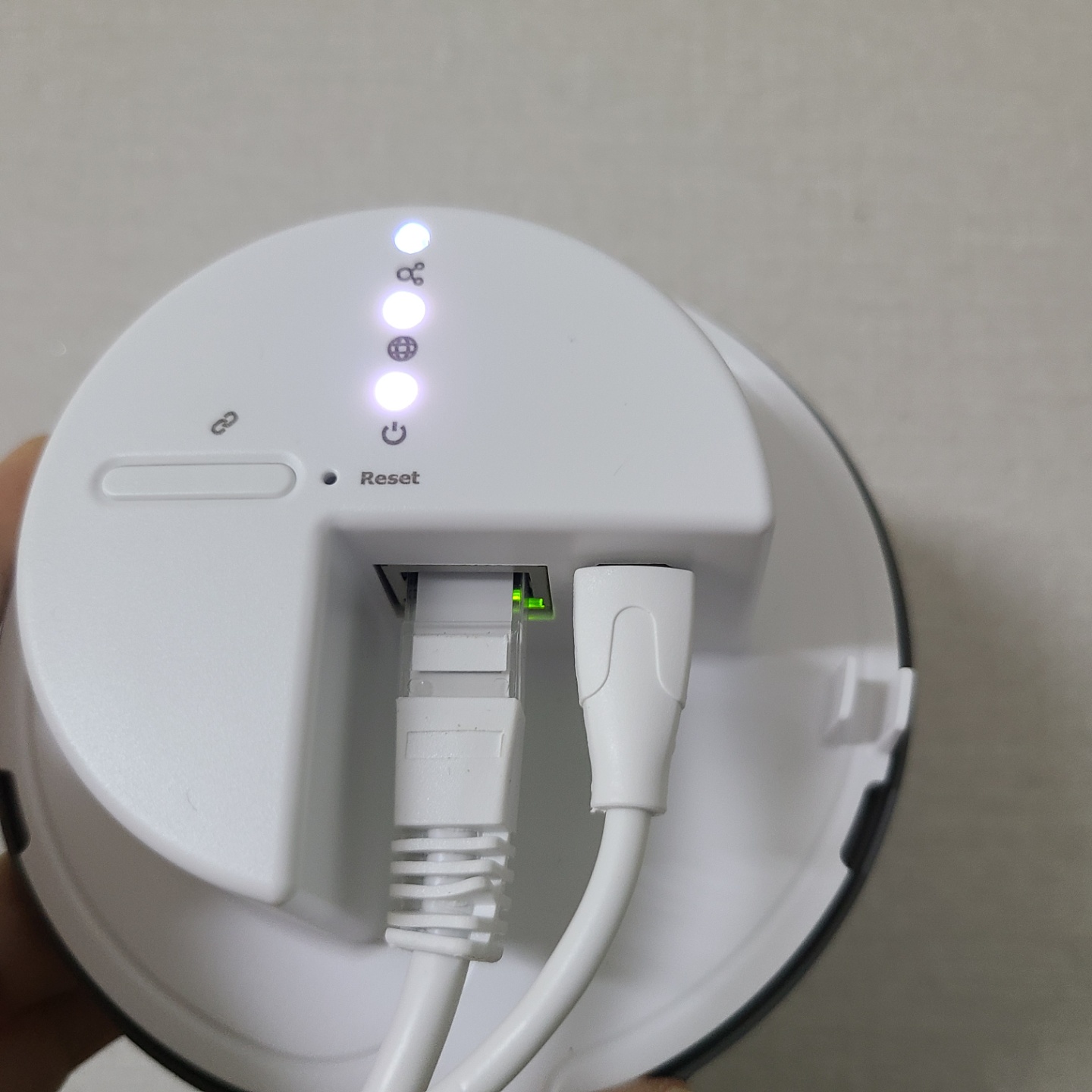

게이트웨이의 뚜껑을 열고 필요한 선들을 꼽으면 아래와 같이 됩니다.

UTP 케이블 케이블 구멍에, 전원 케이블은 어댑터 연결해서 전원구멍에!

뚜껑을 돌려서 닫아주고

인터넷 케이블 반대쪽은 공유기에, 전원은 콘센트에 연결해주면 됩니다.





트로드프리 게이트웨이



그렇게 하면 위와 같이 램프에 불이 들어오기 시작합니다.

그럼 핸드폰에 이케아 스마트홈 어플을 설치하고

게이트웨이 가까이서 어플을 실행시키면 게이트웨이를 연결하기 시작합니다.

처음에 저는 연결이 잘 안 되었습니다.

좀 이것저것 해보다가

예전에 구글 홈이랑 갤럭시 홈 미니 설치할 때

5G 와이파이로는 연결이 안 될 수 도 있다는 것이 생각나서

집안에서 사용하고 있는 와이파이 5g를 접속 해제하고 아닌 것으로 설정하였습니다.

설정하고 바로 게이트웨이 연결이 되었습니다.

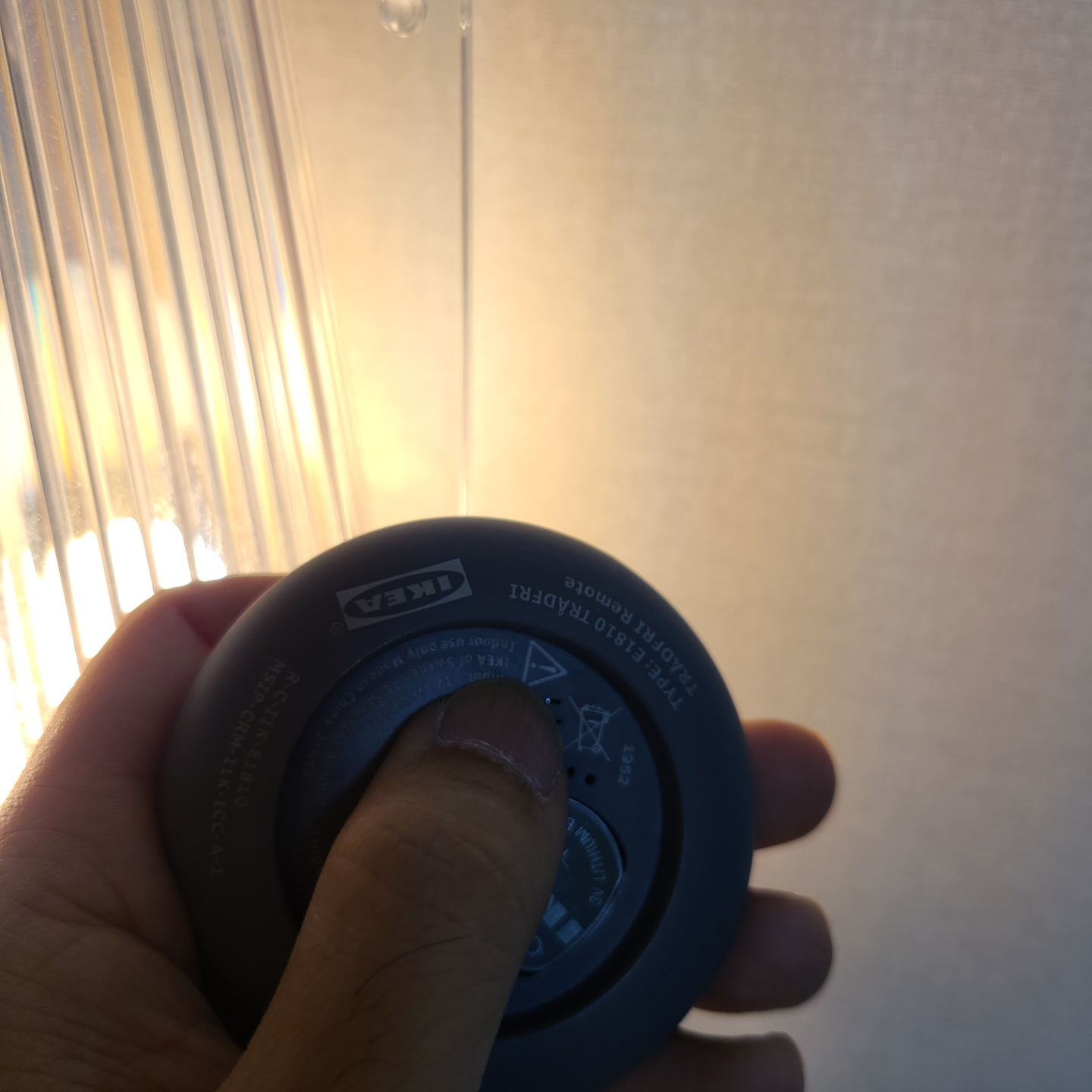

게이트웨이 연결을 하고 나서 배터리를 끼워둔 리모컨을 게이트웨이 가까이 가져와서

연결 버튼을 10초 이상 길게 눌러줍니다.

연결 버튼은 배터리 끼는 뒤편에 있습니다.

어플에서 안내 메시지가 뜰 때 까지 눌러주시면 됩니다.

그럼 아래와 같이 장치 인식을 하고 스티어링 장치를 연결해줍니다.

(저 같은 경우에는 무선 모션 센서와 리모컨 2개를 전부 인식시켜주었습니다.)







게이트웨이에 리모컨을 연결시켜주고 난 뒤

LED 전구와 리모컨을 연결해주었습니다.

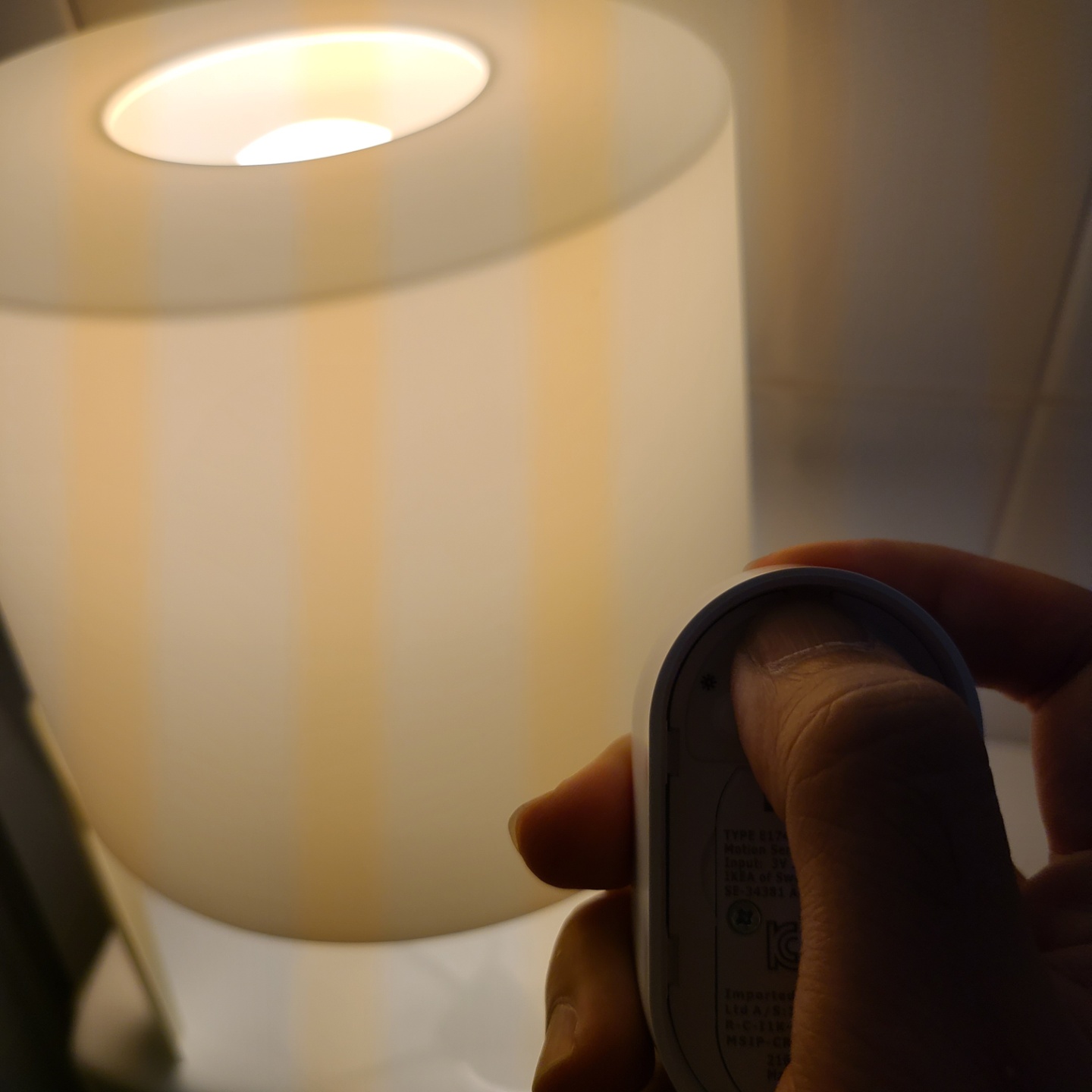

조명기구에 LED조명을 끼우고 전원을 킨 상태에서

리모컨(혹은 모션 센서)을 가까이 두고 연결 버튼을 10초 이상 눌러줍니다.

그럼 전구가 어두워졌다 밝아졌다 합니다.

그럼 연결이 된 겁니다.

저 같은 경우에는 핸드폰을 들고 이케아 스마트홈을 실행시킨 상태에서 연결하였습니다.

길게 누르고 있으면 전원이 어두워졌다 밝아졌다 하다가

어플에서 장치가 추가되었다고 안내가 뜹니다.

그때까지 연결 버튼을 누르고 계시면 됩니다.



이렇게 추가하시거나

어플에서 먼저 장치 추가를 누르고 '개 조명'(? 제대로된 번역좀 ㅎㅎ)을 누르시고

연결 버튼을 안내 메시지가 나올 때 까지 누르셔도 됩니다.



저는 전자의 방법으로 하였습니다.





이케아 트로드프리 리모컨 장치 인식



리모컨을 여러 개의 전구에 연결시키고자 할 때는 위 밥법을 전구마다 여러 번 실행하시면 됩니다.

또한, 게이트웨이에 연결하지 않을 경우에는 게이트웨이 설정 건너뛰시고 전구 옆에서

리모컨을 길게 눌러주시면 됩니다.


추가 정보

1. 리모컨으로 여러 개 전구를 연결해두면,

 전원 버튼 및 밝기 조정 등이 연결된 전구에 전부 동일 적용됩니다.

 즉, 전원 버튼을 눌러서 전구를 켜면 연결된 전구들이 다 켜집니다.

 그것이 싫을 경우에 어플에서 장소 및 그룹에서 리모컨 아래 있는 전구를 다른 곳으로 옮기면 됩니다.

 그렇게 되면 리모컨 아래 위치한 전구만 리모컨의 영향을 받게 됩니다.

2. 그렇다면 리모컨 아래 없는 전구는 어떻게 조정하느냐?

 인공 지능 스피커나 스마트홈 어플에서 조정할 수 있습니다.

3. 인공지능 스피커와 연결

 저 같은 경우 구글 홈에 들어가니 이케아 연결이라는 버튼이 있었습니다.

 이케아 연결 버튼을 누르면 계정 정보 확인 등을 하고 스마트홈에 연결하도록 설정합니다만

 넘어가다가 실행이 되지 않았고,

 반대로 이케아 스마트홈에서

 타사 스마트 제어 > 구글 어시스턴트(Google Assistant) 설정을 하고 나서

 구글 홈에 들어가니 이케아 조명 정보가 떴습니다.

 그 뒤에 구글 홈 미니에서 음성인식으로 조명 조절할 수 있었습니다.

4. 구글 홈 미니에서 음성인식으로

 이케아 스마트홈에서 설정한 조명 이름으로 on/off 가능하였고, 밝기 조정 가능하였습니다.

 색상 조정은 홈 미니 어플에서 가능하였고, 음성인식으로 해보지는 않았습니다.

5. 구글 홈 미니에서 전체 연결된 조명을 한 번에 끄고 키는 것도 가능하였습니다.

 (헤이 구글, 조명 전체 켜줘)

6. 갤럭시 홈 미니에서 IKEA 장치 추가하는 버튼이 있어서 갤럭시 홈 미니에서도 가능할 줄 예상 했지만,

 다른 모뎀이 필요하다고 메시지가 뜹니다.

 스마트 씽스 모듈에 있어야 하는 것인가 생각해봅니다.

7. 스마트 전구가 들어간 조명들은 기본적으로 전원을 on 해두어야 합니다.

 그래야 리모컨이나 어플로 조정 가능하겠죠?

 주방등을 일단 마스킹 테이프로 on 쪽에 붙여놓았습니다.






사용후기

오랫동안 생각해보고 기다리다가 설치하게 된 스마트 조명입니다.

저의 사용후기는 이렇습니다.



1. 화장실에 있는 무션모션센서는 확실히 편합니다.

아이 혼자 무서워하며 화장실 가지 않아도 되고,

아이뿐만 아니라 저도 화장실 들어갈 때 편합니다.

다만 지금 현재 위치가 변기 위쪽에 있는데

보기에도 좋고 괜찮은데, 혹시 변기에 오래 앉아있을 경우 열기가 느껴지는 것은 아닌지 걱정입니다.

청소할 때도 잠시 빼서 정리해야 하기도 하고...

선반을 추가로 달아야 하나 고민입니다.



2. 안방 스탠드와 주방에 단 것도 만족합니다.

주방등을 리모컨에 연결하고, 안방에 있는 스탠드를 음성인식 및 어플로 조작 가능하도록 했는데

편리합니다.

리모컨 설치하자마자

잠시 동안 아이의 장난감이 되어버렸었지만,

밤에 거실이나 아이방을 아이 혼자 가려고 할 때 리모컨 들려주면서 다녀오라고 하니

본인이 꼈다 껐다 하면서 잘 다녀오네요. ^^

만족입니다. ^^



마음 같아서는 집 전구 전부 스마트 조명으로 바꾸고 싶지만

여기까지만 할 예정입니다. ^^



추후 기회가 되면 이케아 스마트홈 어플 설정 방법 등에 대해서

글을 작성해보도록 하겠습니다.



긴 글 읽어주셔서 감사합니다.

긴 글 속에서 필요하셨던 정보가 있어서 도움이 되셨기를 바라네요. ㅎㅎ
